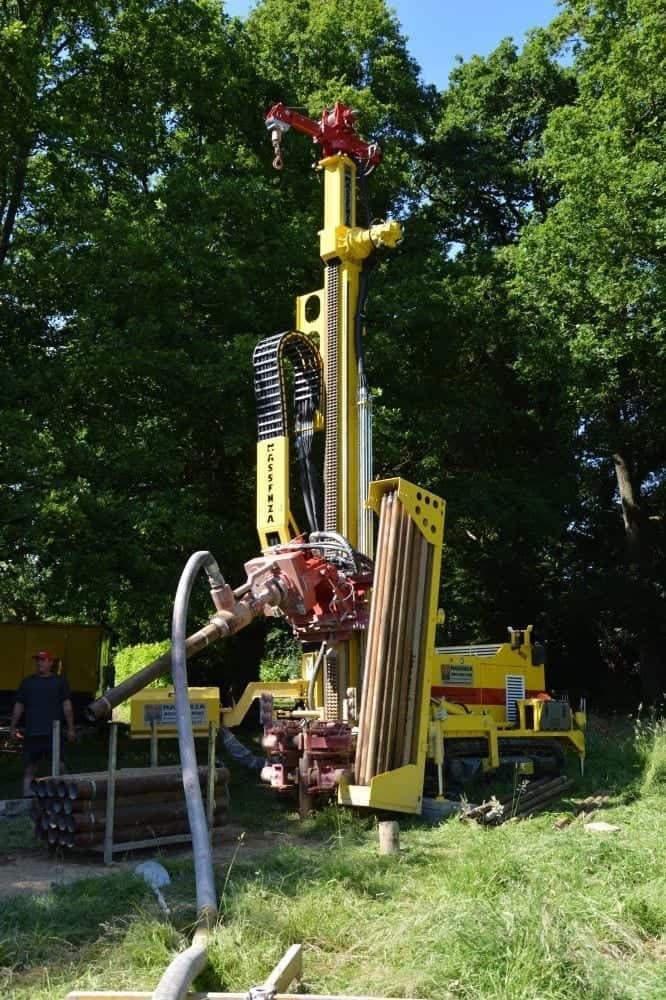

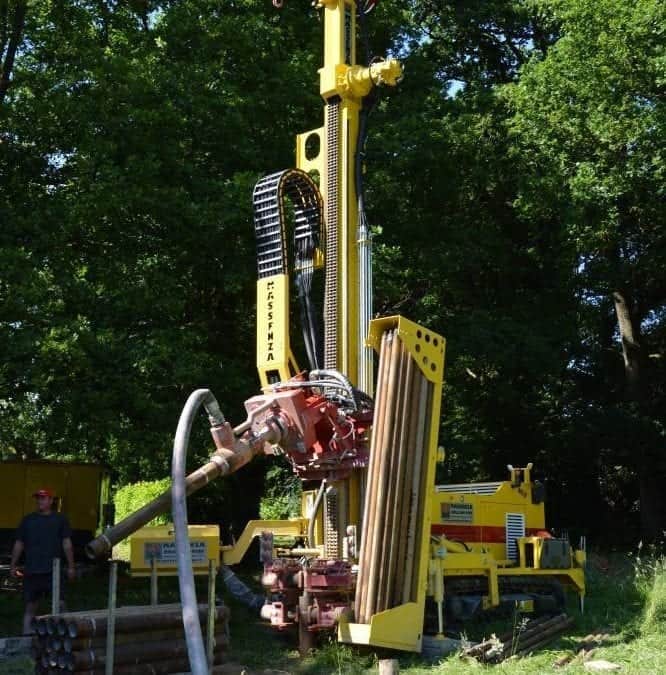

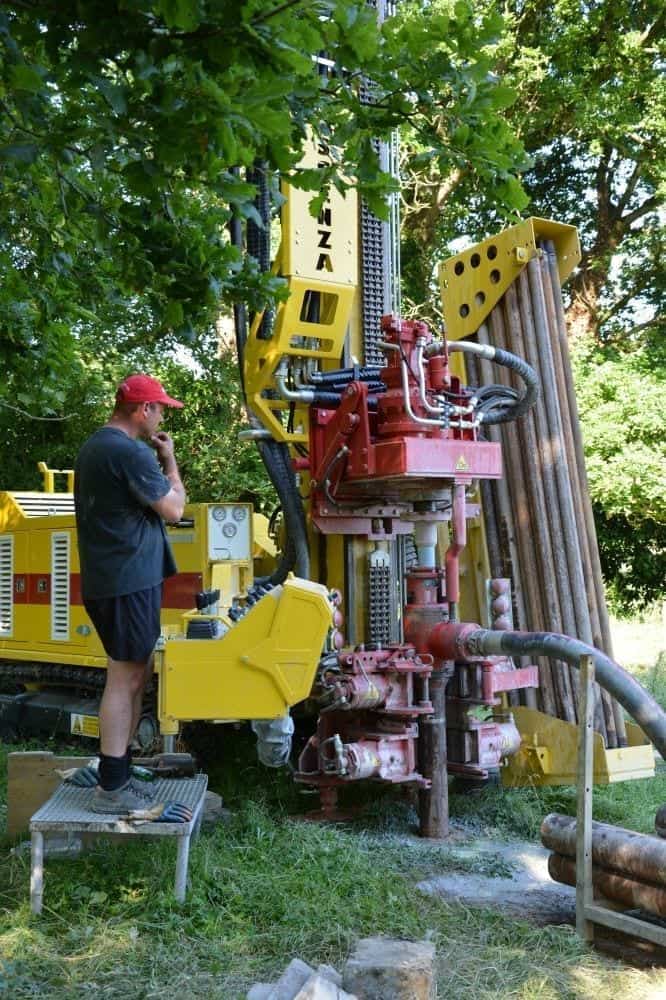

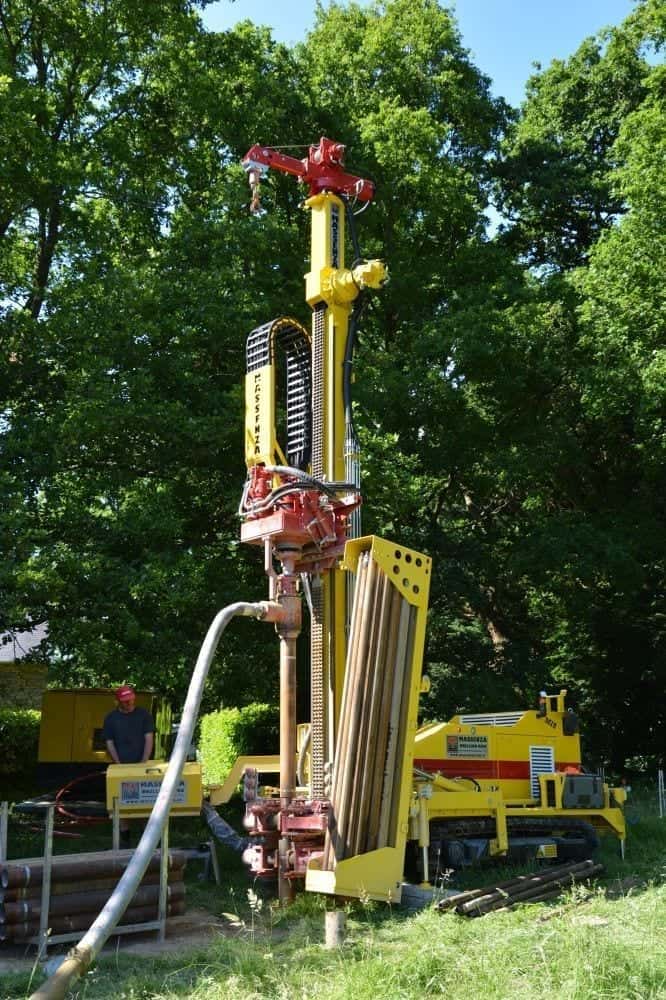

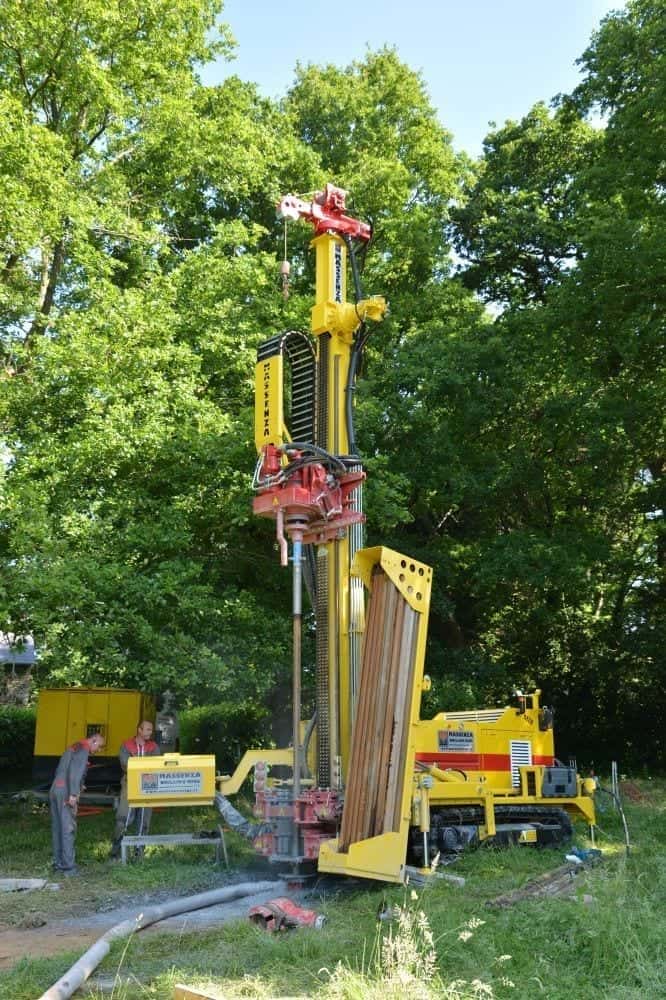

El sistema de instalación de la tubería, como se puede ver en el video, se utiliza cuando se perfora con un martillo en fondo en suelo inconsistente.

El sistema de instalación de la tubería, como se puede ver en el video, se utiliza cuando se perfora con un martillo en fondo en suelo inconsistente.
Bajo tales condiciones, es muy probable que el pozo se colapsará. La solución adoptada hasta ahora es utilizar una cabeza de rotación doble: uno para conducir los tubos de perforación y otro para conducir la tubería que están situadas de forma simultánea. Sin embargo, esta solución es muy costosa en términos de inversión inicial (dos cabezales giratorios en lugar de uno), en términos de costos de perforación (de alto consumo de combustible) y, finalmente, en términos de mantenimiento (repuestos para dos cabezales giratorios motores más potentes, etc.).

Como una alternativa mejor, el sistema de instalación de la de tubería, necesita sólo una cabeza de rotación para la conducción de ambos tubos, el de perforación y la tubería. Este sistema es muy simple y los beneficios son notables:
El resultado final es el mismo que se puede obtener con la cabeza giratoria doble
Esta perforadora es más pequeña y más ligera
Los costes de inversión iniciales son considerablemente más bajos
Los costos de perforación se reducen considerablemente

UNIDAD DE POTENCIA
Potencia del motor 156 Hp (115 kW)

DEPÓSITO DE COMBUSTIBLE
Capacidad150 litros (39,6 gal)

DESLIZAMIENTO DEL MÁSTIL: recorrido 900 mm (3 ft)

MÁSTIL: máximo recorrido cabeza de rotación 4,1 m (13 ft 6)
Máximo tiro y empuje: 12.000 daN (26.977 lbf)

CABEZA DE ROTACIÓN
Máximo par 11.000 Nm (8.115 lbfft)
Máxima velocidad 130 Rpm

CABRESTANTE
Máximo tiro en 1ª línea 3.100 daN (6.970 lbf)

MESA HIDRÁULICA DOBLE DE MORDAZAS
Modelo MS360: máximo paso interior Ø 360 mm (14)

EXTRACTOR DE TUBERÍA
Tiro máximo 25 tons (55.115 lbf)

CAJÓN BASCULANTE DE TUBERÍA

SISTEMA DE INSTALACIÓN DE TUBERÍA
